Électricité · REPÈRE D’ATELIER

Rail DIN

« La longue barre métallique dans le tableau électrique »

Profilé métallique normalisé servant de support mécanique à des bornes, relais et autres appareils modulaires à encliqueter dans certains coffrets ou armoires électriques.

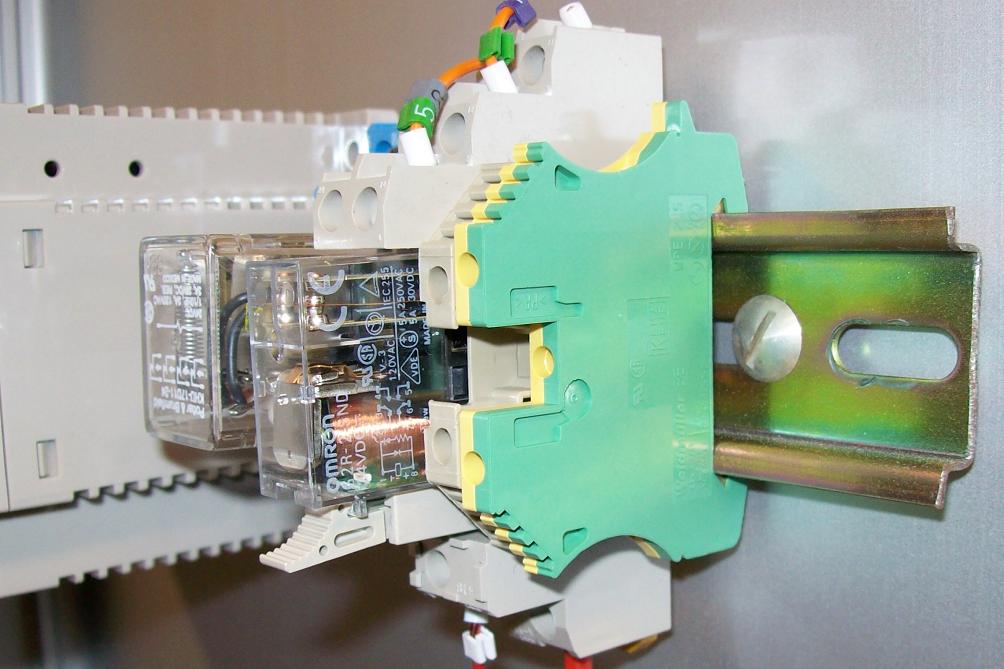

Notice documentée · Identification et repères appuyés sur une documentation de fabricant. Photographie de référence présente, mais la matière, la taille et le modèle exacts ne se déduisent pas de la seule image.

Comment la reconnaître ?

Il s’agit d’une réglette rigide aux bords retournés, souvent perforée pour les vis de fixation ; le format chapeau de 35 mm est très courant.

À ne pas confondre

Un rail DIN n’est pas une borne électrique et ne conduit pas automatiquement les courants de protection : c’est surtout un profil de fixation ; ses variantes 7,5 et 15 mm ne sont pas toujours interchangeables.

Comment l’appeler ?

Le nom usuel de cette pièce est Rail DIN. On la recherche parfois avec d’autres mots, selon les habitudes, le contexte et la région.

Des mots qui aident à la retrouver

barre métallique pour disjoncteurs · support appareil tableau électrique · profilé chapeau pour bornes.

Avant de choisir la bonne pièce

Le fait de fixer une borne sur un rail ne garantit ni ses distances d’isolement ni la conformité de l’ensemble ; toute intervention électrique fixe suit les prescriptions suisses.

Repères pratiques

Quoi relever avant d’acheter ?

Ces questions aident à comparer les pièces en magasin. Elles ne déterminent pas à elles seules la bonne référence.

Profil normalisé compatible avec les appareils, notamment largeur 35 mm.
Profondeur et longueur disponibles dans le coffret.
Matériau, perforations et contraintes de fixation du tableau.

Pour aller plus loin

Documents externes à consulter pour confirmer les caractéristiques et les obligations applicables.

Phoenix Contact — rail DIN NS 35/7,5 selon EN 60715Exemple de rail métallique de 35 mm avec hauteur de profil, entraxes et matériau documentés par le fabricant.

Cette fiche aide à nommer un objet. Ce n’est ni une prescription d’installation ni une garantie de compatibilité.
